主要用途：監控設備，醫療儀器，工業自動化設備 Applications: Monitor equipment、Medical equipment、Industrial automation 機身長度范圍：25-60mm Length range: 25-60mm
基本性能
精度Accuracy | 步距角Step angle | ±5% |
電阻Resistance | ±10% | |
電感Inductance | ±20% | |
絕緣等級Insulation class | B | |
工作制Duty type | S1 | |
介電強度Dielectrical strength | 500 VAC/1 KHz/1 mA/1 s | |
絕緣電阻Insulation resistance | 100 MΩ/500V DC | |
技術數據
| 型號Model | 步距角Step Angle(Deg) | 電壓Voltage(V) | 電流Current(A) | 電阻Resistance(Ω) | 電感Inductance(mH) | 保持力矩Holding torque(Kg.cm) | 定位力矩Detent torque(Kg.cm) | 機身長Length(mm) | 重量Weight(Kg) | 相數Phases | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 42HD34L200 | 1.8 | 2.2 | 2 | 1.1 | 1.8 | 3.2 | 0.2 | 34 | 0.23 | 2 |  |
| 42HD34L060 | 1.8 | 12.6 | 0.6 | 21 | 30 | 3.2 | 0.2 | 34 | 0.23 | 2 | |
| 42HD54L100 | 1.8 | 5.5 | 1 | 5.5 | 12 | 3.2 | 0.22 | 40 | 0.25 | 2 | |
| 42HD74L120 | 1.8 | 6.96 | 1.2 | 5.8 | 11.5 | 4.8 | 0.4 | 48 | 0.43 | 2 | |
| 42HD94L120 | 1.8 | 5.52 | 1.2 | 4.6 | 9 | 7.2 | 0.43 | 60 | 0.5 | 2 | |

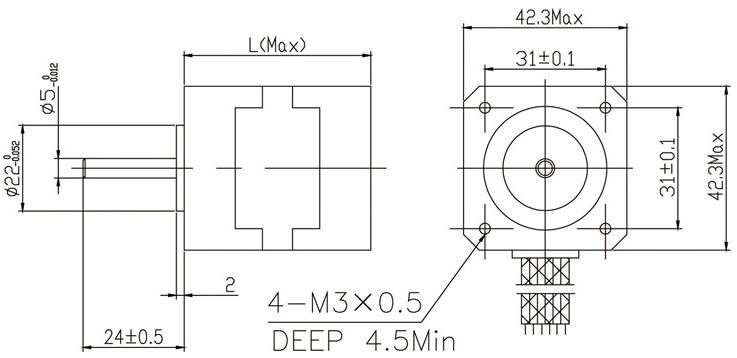

● 機械尺寸Dimensions

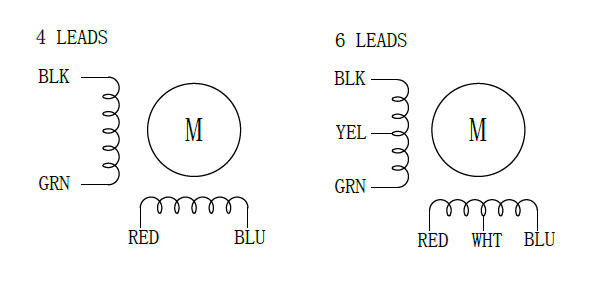

● 接線圖Wiring Diagram
